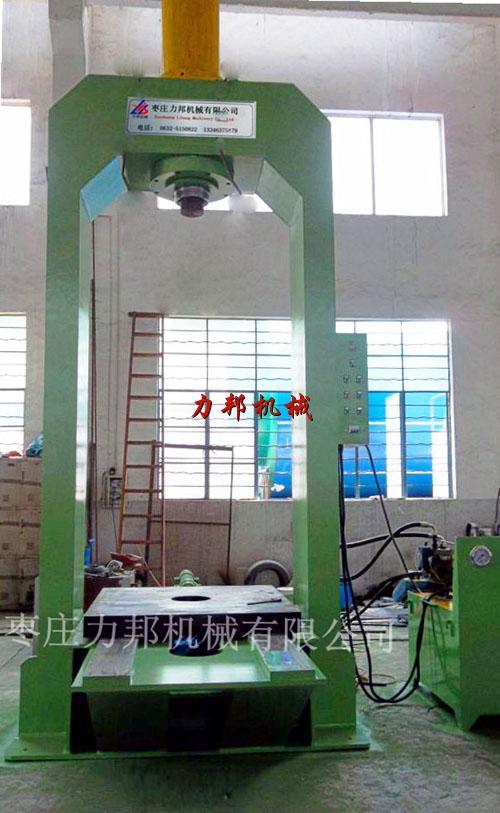

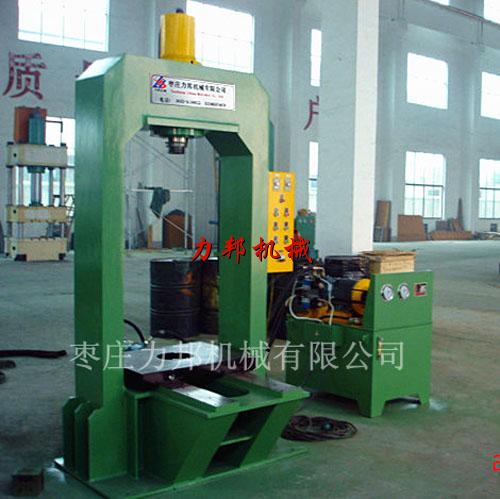

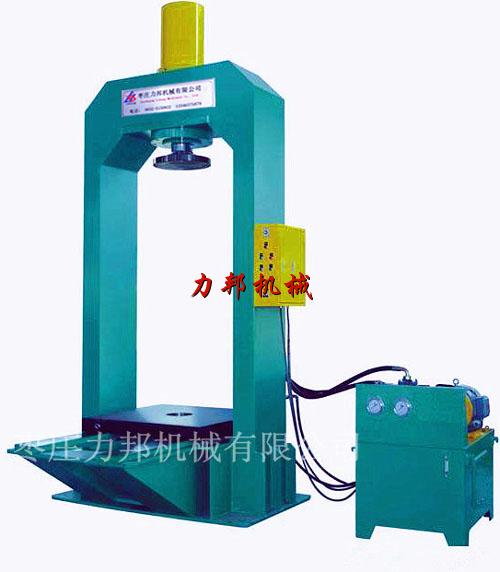

本機采用龍門式結構，開口大，工作範圍大，適用範圍廣。工作台為可移動式，可作為電機生產線上使用，也可單獨使用。機體采用的焊接工藝，保證了強度，工作台和油缸固定板經過數控鏜銑床加工，保證了壓裝所需要的平行度。油缸采用全新的無縫厚壁鋼管，經過數控車床，高精度磨床加工，活塞杆及油缸內壁采用了鍍鉻處理，保證了油缸的高精度和耐磨性，提高了壽命。
電機行業龍門液壓機結構特點：
本機采用龍門式結構，開口大，工作範圍大，適用範圍廣。工作台為可移動式，可作為電機生產線上使用，也可單獨使用。機體采用的焊接工藝，保證了強度，工作台和油缸固定板經過數控鏜銑床加工，保證了壓裝所需要的平行度。油缸采用全新的無縫厚壁鋼管，經過數控車床，高精度磨床加工，活塞杆及油缸內壁采用了鍍鉻處理，保證了油缸的高精度和耐磨性，提高了壽命。
本機廣泛用於大中型電動機壓裝，提供轉子、定子壓裝及定子矽鋼片定位、成型的壓裝，以及大型物件的壓製、壓延、拉伸、成型.特點：工作台麵液壓缸推拉、裝卸操作方便、定位準確、壓裝平穩、可靠。
電機行業龍門液壓機參數：
|
龍門式電機定子壓裝機 |
||||||
|
液壓機型號 |
單位 |
Y35-63T |
Y35-100T |
Y35-160T |
Y35-200T |
Y35-315T |
|
公稱壓力 |
KN |
630 |
1000 |
1600 |
2000 |
3150 |
|
主缸大行程 |
mm |
500 |
600 |
800 |
800 |
1000 |
|
壓頭下行速度 |
mm/s |
37 |
15 |
10 |
20 |
10 |
|
壓頭回程速度 |
mm/s |
72 |
85 |
50 |
80 |
65 |
|
液體大壓力 |
MPa |
24.7 |
26.3 |
26 |
25 |
25 |
|
電機功率 |
kw |
5.5 |
7.5 |
11 |
15 |
22 |
|
壓頭至工作台大距離 |
mm |
1400 |
1600 |
1800 |
2200 |
2400 |
|
工作台移動距離 |
mm |
550 |
660 |
700 |
800 |
1000 |
|
工作台(長×寬) |
mm |
800×500 |
850×600 |
950×650 |
1000×1000 |
1000×1000 |
|
龍門檔距離 |
mm |
900 |
1100 |
1150 |
1200 |
1200 |
|
機身寬度 |
mm |
1200 |
1500 |
1550 |
1600 |
1700 |
|
機身總高度 |
mm |
2850 |
3500 |
3880 |
4400 |
4700 |
|
機身埋入深度 |
mm |
350 |
350 |
350 |
350 |
350 |
|
重量(約) |
kg |
3500 |
4000 |
7000 |
10000 |
14000 |
